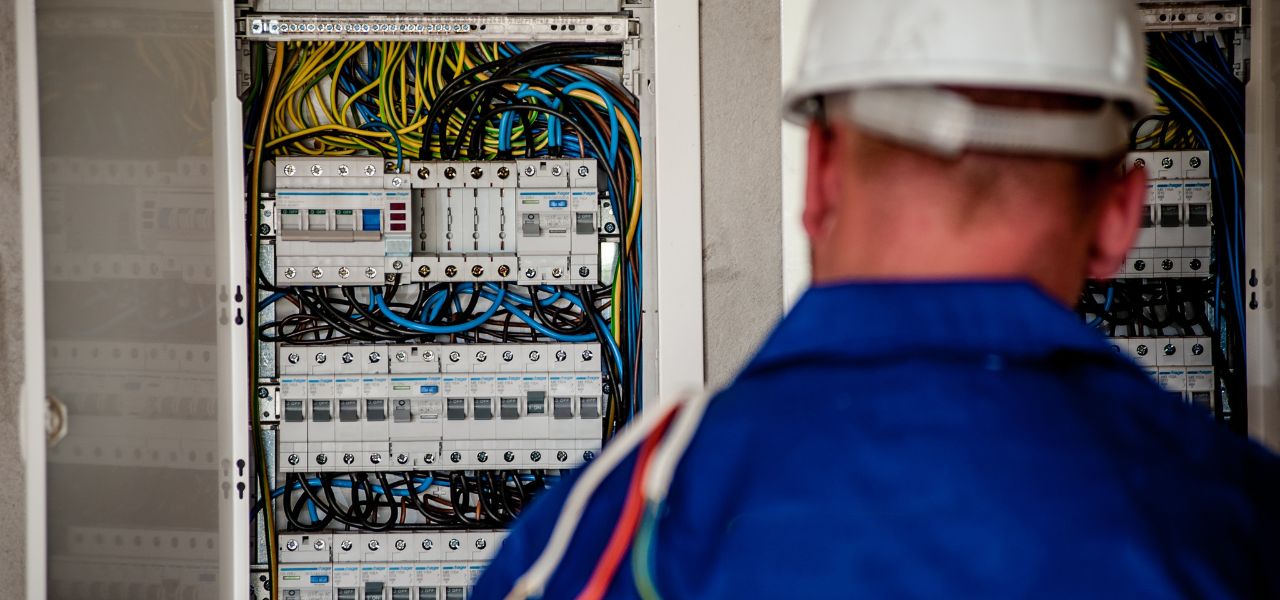

Comprendre le rôle du tableau électrique dans une installation
Le tableau électrique est le cœur d’une installation domestique. Il centralise la distribution de l’électricité et protège à la fois les circuits et les occupants contre les risques d’électrocution ou d’incendie. Mais lorsqu’il s’agit de le composer, une question revient souvent : faut-il installer des interrupteurs différentiels, des disjoncteurs, ou les deux ? Ces deux dispositifs ont en effet des fonctions différentes mais complémentaires. Bien comprendre leur rôle est indispensable pour concevoir un tableau électrique conforme à la norme NF C 15-100 et, surtout, parfaitement sûr pour un usage quotidien.
Différentiel et disjoncteur : deux protections distinctes
Même si les termes sont parfois confondus, l’interrupteur différentiel et le disjoncteur ne remplissent pas le même rôle.
L’interrupteur différentiel
L’interrupteur différentiel est conçu pour protéger les personnes. Son rôle est de couper immédiatement le courant lorsqu’il détecte une fuite d’électricité vers la terre, par exemple en cas de défaut d’isolement ou de contact accidentel avec un fil sous tension. Sa sensibilité s’exprime en milliampères (mA). Dans les logements, on utilise principalement des différentiels de 30 mA, considérés comme le seuil de protection efficace contre l’électrocution. Sans interrupteur différentiel, un défaut pourrait passer inaperçu et mettre en danger les occupants.
Le disjoncteur
Le disjoncteur, quant à lui, protège les circuits et les appareils électriques. Il agit contre les surintensités et les courts-circuits, qui provoquent une surchauffe des câbles et un risque d’incendie. Chaque disjoncteur est calibré en fonction du circuit qu’il protège : 10 ou 16 A pour l’éclairage, 20 A pour les prises de courant, 32 A pour les plaques de cuisson, etc. Lorsqu’il détecte une intensité trop élevée, il coupe automatiquement l’alimentation du circuit concerné.
Pourquoi l’un ne remplace pas l’autre
Un interrupteur différentiel ne protège pas contre les courts-circuits, et un disjoncteur ne protège pas directement les personnes contre les fuites de courant. C’est pourquoi il est indispensable de combiner les deux. Dans un tableau électrique, l’interrupteur différentiel se place en amont des disjoncteurs. Il surveille l’ensemble du groupe de circuits raccordés, tandis que chaque disjoncteur protège son circuit spécifique. Cette complémentarité garantit une protection totale, à la fois pour les occupants et pour l’installation.
Organisation d’un tableau électrique conforme
La norme NF C 15-100 impose la présence d’au moins deux interrupteurs différentiels de 30 mA dans une habitation, afin de répartir les circuits et éviter qu’une coupure générale n’intervienne au moindre défaut. Chaque différentiel alimente une série de disjoncteurs correspondant aux différents usages : éclairage, prises, électroménager, chauffage, etc. Cette organisation permet de sécuriser l’installation tout en facilitant la maintenance. Par exemple, si un disjoncteur saute, seul le circuit concerné est coupé, tandis que les autres continuent de fonctionner.
Exemple concret de répartition
- Interrupteur différentiel 30 mA type AC : pour les circuits classiques (prises, éclairage).
- Interrupteur différentiel 30 mA type A : pour les circuits spécialisés comme les plaques de cuisson, le lave-linge ou la borne de recharge de voiture électrique.
- Disjoncteurs divisionnaires : placés après chaque différentiel, adaptés en fonction de la section de câble et de la puissance des appareils.
Les erreurs à éviter
Lors de la conception d’un tableau électrique, certaines erreurs sont fréquentes et peuvent compromettre la sécurité :
- Installer uniquement des disjoncteurs, sans interrupteur différentiel.
- Placer trop de circuits sous un seul différentiel, ce qui entraîne des coupures générales répétées.
- Ne pas distinguer les types de différentiels (AC et A), alors qu’ils ne couvrent pas les mêmes besoins.
- Négliger le dimensionnement des disjoncteurs par rapport à la section des câbles.
Conclusion : différentiel ou disjoncteur, la réponse est les deux
La question n’est pas de choisir entre interrupteur différentiel et disjoncteur, mais de comprendre que les deux sont indispensables et complémentaires. Le différentiel protège les personnes contre les risques d’électrocution, tandis que le disjoncteur protège les circuits et les appareils contre les surcharges et courts-circuits. Ensemble, ils assurent la sécurité de toute l’installation et répondent aux exigences réglementaires. Un tableau bien conçu doit donc intégrer plusieurs interrupteurs différentiels 30 mA, répartissant les circuits protégés par des disjoncteurs adaptés. En respectant cette logique, on garantit une installation fiable, sécurisée et conforme aux normes, offrant à la fois confort et sérénité aux occupants.
